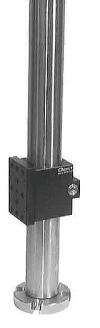

ロッドクランプ

ロッド クランプには垂直ポールと取り付け面が含まれています。 まず、作業対象物を設置面に固定し、ロックボタンを緩めて保持装置を緩め、希望の高さで作業対象物をドラッグし、締めます。 高さ、ホルダーの種類、ラック＆ピニオン、ロッドの材質などの特別な要件をカスタマイズできます。





ロッドクランプ製品一覧
型名 長さ(mm)  高さ (mm) 最大変位 (mm) 重さ(Kg) PDF 図面
RCRA-B-58-150 58 x 58 150 80 0.59
RCRB-B-58-150 58 x 58 150 80 0.67
RCRA-A-48-150 48 x 48 150 95 0.40
RCRB-A-48-150 48 x 48 150 95 0.48
RCRA-C-76-200 76 x 76 200 110 0.80
RCRB-C-76-200 76 x 76 200 110 0.91
RCRA-B-58-200 58 x 58 200 130 0.64
RCRB-B-58-200 58 x 58 200 130 0.74
RCRA-A-48-200 48 x 48 200 145 0.46
RCRB-A-48-200 48 x 48 200 145 0.55
RCRA-C-76-250 76 x 76 250 160 0.85
RCRB-C-76-250 76 x 76 250 160 0.98
RCRA-B-58-250 58 x 58 250 180 0.70
RCRB-B-58-250 58 x 58 250 180 0.81
RCRA-C-76-300 76 x 76 300 210 0.90
RCRB-C-76-300 76 x 76 300 210 1.05
RCRA-B-58-300 58 x 58 300 230 0.76
RCRB-B-58-300 58 x 58 300 230 0.88
RCRA-C-76-350 76 x 76 350 260 0.95
RCRB-C-76-350 76 x 76 350 260 1.12
RCRA-C-76-400 76 x 76 400 310 1.02
RCRB-C-76-400 76 x 76 400 310 1.18
RCRA-C-76-450 76 x 76 450 360 1.07
RCRB-C-76-450 76 x 76 450 360 1.25
RCRA-C-76-500 76 x 76 500 410 1.12
RCRB-C-76-500 76 x 76 500 410 1.32
