レーザクリーニング入門

2023 年 3 月 1 日

前書き



レーザ洗浄技術とは、高エネルギーレーザビームを使用して、ワークピースの表面の汚れ、錆、または不要なコーティングを除去することです。層は瞬時に蒸発または剥離し、物体の表面層またはコーティングを高速で効果的に除去し、よりきれいな表面を実現します。 これは、レーザと物質の相互作用と効果に基づく新しい技術です。
これは、化学洗浄や超音波洗浄（ウェット洗浄プロセス）を伴う従来の機械的洗浄方法とは異なります。オゾン層を破壊する分解CFC有機溶剤は必要ありません。環境を汚染せず、音も出ません。人体にも無害です。


レーザ洗浄の利点
  1. １．レーザ洗浄は環境に優しい洗浄方法で、環境に害を及ぼす可能性のある化学薬品や洗浄液を使用する必要がない。
  2. ２．非接触洗浄方法なので、ワークピースを効果的に保護する。
  3. ３．レーザ洗浄は、さまざまな材料の表面にあるさまざまな種類の汚染物質を除去できるため、従来の方法では不可能な洗浄を実現できる。また、元の表面を傷つけることなく、材料の表面にある汚染物質を選択的に洗浄することもできる。
  4. ４．レーザ洗浄は効率が高く、洗浄プロセスを大幅に短縮し、高度な自動化を備えたロボットに統合できる。

スキャンレンズとレーザクリーニングモジュール

WOE は、さまざまな種類のレーザクリーニング システム用のスキャン レンズとレーザクリーニング モジュールを提供しています。

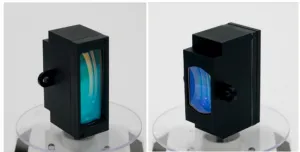

図1. レーザ洗浄用スキャンレンズ


型名 波長 FL 1軸/2軸
クリーニング		 入力
ビーム径		 WD 材料
SL-1064-50-100Q-D10-LC 1030 - 1090 nm 100 mm 50 mm 10 mm 120.7 mm 溶融石英
SL-1064-100-170Q-D10-LC 1030 - 1090 nm 170 mm 100 mm 10 mm 210.7 mm 溶融石英
SL-1064-100×10-170Q-D10-LC 1030 - 1090 nm 170 mm 100 x 10 mm 10 mm 212.9 mm 溶融石英
SL-1064-100×10-170Q-D20-LC 1030 - 1090 nm 170 mm 100 x 10 mm 20 mm 222.7 mm 溶融石英
SL-1064-140-210Q-D10-LC 1030 - 1090 nm 210 mm 140 mm 10 mm 258.5 mm 溶融石英

表1. レーザ洗浄用スキャンレンズの仕様

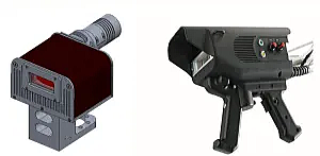

図2. レーザクリーニングモジュール


型名 波長 FL ビーム径 レーザパワー
LCLH-F160-D10 1030 ? 1090 nm 160 mm 10 mm 100 W
LCLH-F210-D20 1030 ? 1090 nm 210 mm 20 mm 300 W
LCLH-F250-D30 1030 ? 1090 nm 250 mm 30 mm 500 W

表2.レーザクリーニングモジュールの仕様
