高出力ファイバーレーザ用途向け電動可変ビーム成形システムの紹介

概要

高出力ファイバーレーザビーム成形システムは、機械加工、レーザ医療、自動車製造、軍事用途などの分野における高出力で高効率、高安定性のレーザ光源の需要を満たすように設計されています。
このシステムは、高出力ファイバーレーザと可変ビーム成形システム、および軸上監視システムを巧みに統合しており、上記の幅広いアプリケーションに対応できます。

コンポーネントと動作原理

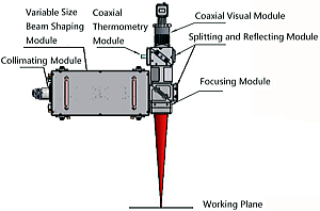

図 1: ビーム成形システムの全体構造図


システム内には多くのモジュールがあります。QBH はレーザ光源の入力に接続します。コリメート モジュールはレンズを通してビームを平行光に変換します。ズーム成形モジュールはモーターを通してスポットのサイズを調整します。最後に、フォーカス モジュールはレーザ ビームを焦点に集束させて高エネルギー強度を実現します。集束スポットのサイズは 6mm から 25mm まで変化します (図 2 を参照)。

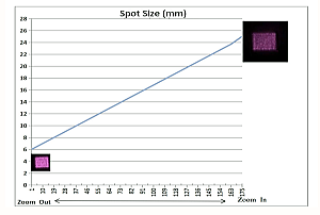

図 2: 調整可能な焦点スポット サイズ


さらに、システムには温度測定モジュールと同軸ビジョン モジュールがあります。ユーザーは後者から、内部コンポーネントの温度を形式的に監視したり、作業中のワークピースの位置、形状、表面品質を監視したりできます。

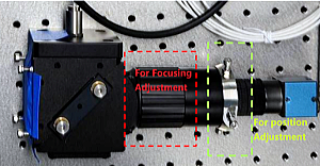

図 3: カメラの焦点と位置を調整する機構を備えた同軸ビジョン モジュール

製品パラメーター

レーザ波長 1030-1080nm
ビーム品質 BPP6.5(実際の測定基準に基づく)
ファイバーのコア径 200um (実際の測定基準に基づく)
レーザ出力 2000W (実際の測定基準に基づく)
ファイバーコネクター QBH
集光スポットサイズ 6-25mm
作動距離 ＜500mm
温度測定波長 2.3um
視覚波長 630-650nm
モジュールサイズ 472.4mm*466.32mm*213mm
モジュール重量 16kg

応用分野

このシステムは、高精度、高効率、高品質の材料加工分野に適用できます。レーザの可変フラットトップ分布により、レーザ切断、溶接、材料の非接触加熱、材料表面処理、レーザ乾燥、レーザチップ修理などの用途に適しています。
