LWIR フレネル ロム リターダー

著者: Yingli ? R&D ディレクター
2023 年 3 月 15 日

前書き

フレネル ロム ウェーブ リターダーは一般的なガラスで作られています。フレネル ロム リターダーの遅延は、光学系の屈折率と形状にのみ依存します。したがって、複屈折結晶で作られたアクロマティック波長板よりもはるかに広い波長範囲で使用できます。特に、その範囲での材料の分散が重要ではない LWIR 範囲で使用できます。
1/4 波長フレネル ロム リターダーについては、当社の製品ラインには 3 つのタイプがあります。

■二重反射の単一コンポーネント フレネル ロム 1/4 波長リターダー

■? 単一反射の単一コンポーネント フレネル ロム 1/4 波長リターダー

■二重コンポーネント フレネル ロム 1/4 波長リターダー

半波長フレネル ロム リターダーには、1 つのタイプしかありません。これは単一コンポーネントで、二重反射があります。出力光は入力光と平行ですが、横方向にずれています。

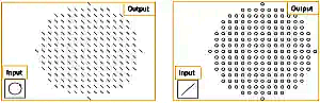

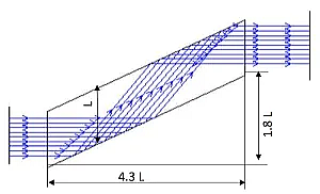

フレネル ロム 1/4 波長リターダー: 単一コンポーネントで二重反射

図1



図 2

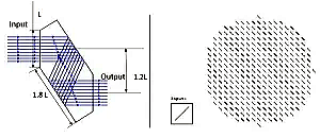

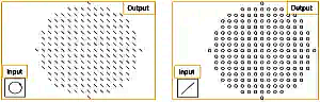

フレネル ロム 1/4 波長板: 単一反射の単一コンポーネント

図 3


図 4

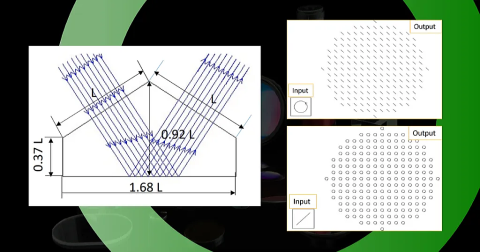

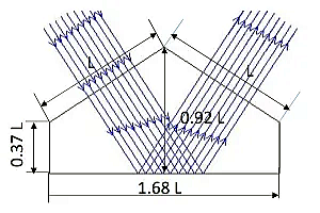

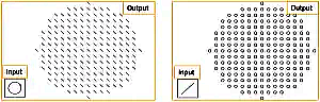

フレネル ロム オクタント ウェーブ リターダー: 同軸ダブル コンポーネント、4 回目の反射

図 5


図 6


半波長フレネルロムリターダー: 単一コンポーネント、二重反射


図 7


半波長フレネルロムリターダー: 単一コンポーネント、二重反射
