光ファイバー式シングルポイント測定用レーザドップラー振動計

　　　　光ファイバー式シングルポイント測定用
　　　　　　　レーザドップラー振動計

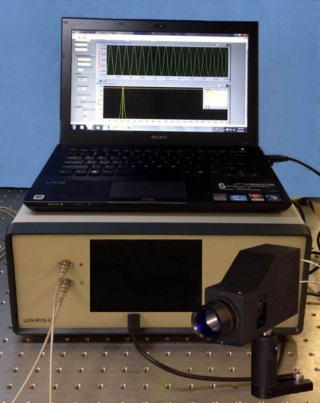

光ファイバー式シングルポイント測定用レーザドップラー振動計（LDV-R1D-V1）

仕　　様 標　　準 カスタム設計
測定ポイント数 １ポイント １ポイント
レーザ He-Neレーザ (波長@ 632.8nm, Class II，
アイセーフ)
スタンドオフ距離 0.2m 〜 2m (可変焦点距離、
レトロ反射面を用いて最大20m)		 MEMS測定用固定焦点レンズ、
焦点距離：30mm 〜 50mm
レーザのスポットサイズ 20 um 〜 200 um < 10 um
ファイバー長 2 m 5 m、10 m
ファイバーのタイプ シングルモード偏波面保存ファーバー
ステンレス製3 mm保護材つき
周波数測定レンジ 0.1 Hz 〜 250 kHz 最大 5 MHz
速度測定レンジ 10 mm/s 〜 3 m/s の分解能に基づいて可変 最大 10 m/s
復調システム FPGA デジタル復調システム
（リアルタイム出力）		 アナログ復調システムまたは
超高分解能ソフトウェア復調システム
制御インターフェイス ソフトウェア制御
速度分解能 ≦ 0.01 um / s Hz
センサーヘッドの取り付け穴 M4, M6，1/4"-20 カスタム設計
データ出力 デジタル出力(USB3.0 インターフェイス)
アナログ出力(BNCインターフェイス、
<250kHz 振動に対してのみ)
電源 110V-240V， 50Hz-60Hz
ソフトウェア 表示・分析・測定データ保存用
Windowsベースインターフェイス		 SSDでラップトップ（オプション）
トリガ・インターフェイス TTL 信号, BNC インターフェイス
保証 1年間保証 オプションで2年間保証

※仕様書のダウンロードはこちら
