自動光学表面品質（スクラッチ/ディグ）検査装置

OptiNspec（完全自動平面光学表面品質検査装置）は、光学素子の表面品質（スクラッチ/ディグ）検査装置です。MIL-PRF-13830BおよびISO 10110-7:2017（可視性仕様）標準に基づいて、客観的な評価結果と検査レポートを提供します。この機械には、再現可能な評価を得るために工場で調整された評価基準が付属しています。人間ベースの検査間の主観的な結果とサプライヤー間の矛盾する結果を排除します。

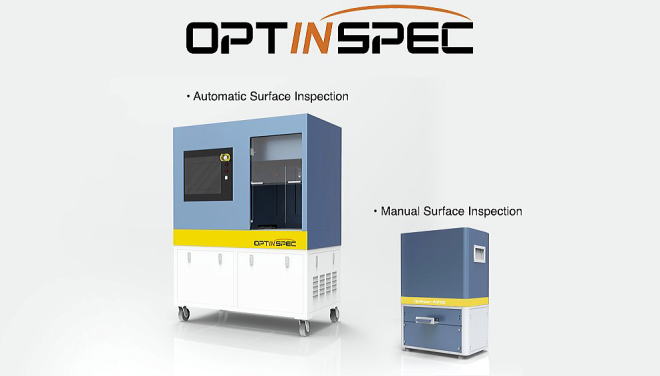

OptiNspecには、自動タイプまたは手動タイプがあります。

AOF101（自動、平面）
AMF101（自動、マイクロオプティクス、平面）
MOF100（手動、平面）

特徴

直径1インチ以下のフラット製品でスクラッチ＆ディグの格付け機能
完全自動バッチ検査（8x8,10x10,20x20など）
米国軍事規格（MIL）にトレーサブルなターゲットを使用して較正
平均検査時間は3秒未満（ロードおよびアンロード時間を除く）。バッチが大きければ大きいほど、1個当たりの有効検査時間は短縮
操作のためのユーザーフレンドリーな機械設計
スタンドアローンのオールインワン設計
操作が便利で簡単なGUI設計
カスタマイズ可能なテストレポートの自動生成
お客様の要求に応じてカスタマイズおよび改変（例えば、様々な形状の製品）

ターゲットの欠陥

スクラッチ＆ディグ
バブル
コーティングの欠陥
プラスチック注入欠陥
不純物の欠陥
汚れ

応用

光学的平坦面(透明または不透明)
微細機械部品
ファインセラミック部品
ディスプレイ、タッチスクリーン、携帯電話等のパネル
その他の光学グレードの表面

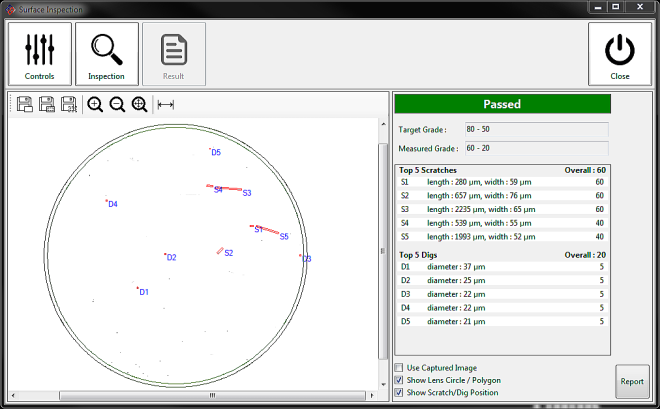

GUI画面

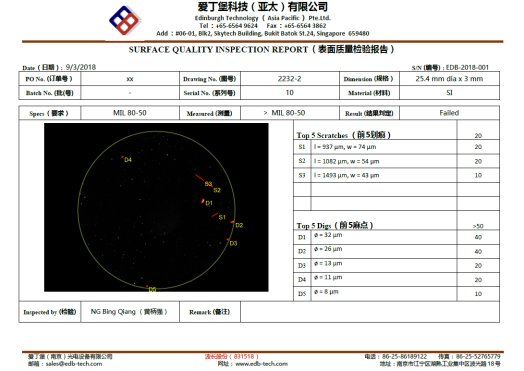

検査レポート

AOF101（自動、平面）

AMF101（自動、マイクロオプティクス、平面）

MOF100（手動、平面）

仕様

型名	OptiNspec- MOF100	OptiNspec- AOF101	OptiNspec- AMF101
自動／手動の別	手動	自動	自動
測定面	平面	平面	マイクロオプティクス、平面
測定標準	MIL-PRF-13830B ANSI/OEOSE OP1.002-2017 ISO 10110-7 / ISO 14997 (可視性仕様）
スクラッチ / ディグ	10-5、20-10、40-20、60-40、80-50 ＊3ピクセル未満の欠陥は含まれません（解像度はアップグレード可能）
適用可能レンズ	非ステッチングモード（FOVのレンズ）最大1"(L)x1"(W)x12mm(H)	非ステッチングモード（FOVのレンズ）最大1"(L)x1"(W)x20mm(H)	非ステッチングモード（FOVのレンズ）最大4mm(L)x4mm(W)x20mm(H)
適用可能レンズ	非ステッチングモード	ステッチングモードトレイサイズ：(LxW)x20mm(H)のエリア内	ステッチングモードトレイサイズ：(LxW)x20mm(H)のエリア内
トレイサイズ	N/A	300mm(L) x 300mm(W) (バッチ測定)
ピクセル分解能	14.0 um/px	13.7 um/px	2.4 um/px
測定時間間隔	ステッチングモード：＜3秒/pcs（平均）/td>
測定時間間隔	非ステッチングモード	ステッチングモード、量がそれぞれ増加します。
全体サイズ	420mm(L) x 260mm(W) x 650mm(H)	420mm(L) x 260mm(W) x 650-mm(H)
総重量	40 kg	400 kg
環境	クラス10,000 クリーンルーム
入力電源	AC220V +/-5%、50 Hz
入力電源	消費電力＜50W	消費電力＜650W
動作温度	10℃～40℃
アプリケーション	1. 光学平面素子 2. 高精度機械部品 3. 高精度セラミック部品 4. LEDディスプレイ 5. 携帯電話スクリーン 6. 携帯電話カメラカバー		1. マイクロレンズ 2. 光通信用部品
