プリズム

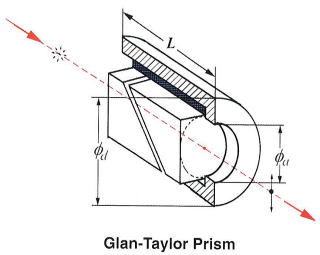

グランテーラー偏光プリズム

【仕様】

　・波長範囲：190-3500nm(a-BBO)、
　　350-2300nm(方解石),450-5000nm(YVO4)
　・表面品質：20-10スクラッチ＆ディグ
　・寸法公差：±0.1 mm
　・ビーム変位：＜3アーク分
　・コーティング：MgF2単層
　　（入力面および出力面の両方に対して）
　・ハウジング：黒色陽極酸化アルミニウム
　・材質：-BBO 方解石

《特徴》

　・高偏光度
　・高総合透過率
　・高UV透過率
　・広い波長域

グランテーラー偏光プリズムは、宇宙で組み立てられるのと同じ2つの複屈折プリズムで作られています。比較的薄い偏光子にすることで、口径比に対する長さを1.0未満にすることで、偏光子を比較的薄くすることができました。
側面にエスケープ・ウインドウが無い偏光子は、側面のリジェクト・ビームが不要な低出力から中出力のレーザに適しています。幅広い用途に適していますが、特に、コリメートされた入力ビームには最適です。

パーツ番号 材料 波長域
（nm）		 消光比 画角 開口fa
(mm)		 外径fd
（mm）		 L±0.1
(mm)
GTP10-25.4a BBO
方解石		 200-270 <1x10-6 6 f10 25.4 18.5
GTP8-25.4a BBO
方解石		 200-270 <1x10-6 6 f 8 25.4 17
GTP20-38.0a BBO
方解石		 200-270 <1x10-6 6 f20 38 27
GTP15-30.0a BBO
方解石		 200-270 <1x10-6 6 f15 30 23
GTP15-30.0d BBO
方解石		 350-2300 <5x10-5 7.7  f15 30 23
GTP8-25.4d BBO
方解石		 350-2300 <5x10-5 7.7 f 8 25.4 17
GTP10-25.4d BBO
方解石		 350-2300 <5x10-5 7.7 f10 25.4 18.5
GTP8-25.4b BBO
方解石		 400-700 <1x10-6 6 f 8 25.4 17
GTP10-25.4b BBO
方解石		 400-700 <1x10-6 6 f10 25.4 18.5
GTP15-30.0b BBO
方解石		 400-700 <1x10-6 6 f15 30 23
GTP20-38.0b BBO
方解石		 400-700 <1x10-6 6 f20 38 23
GTP10-25.4c BBO
方解石		 700-3000 <1x10-6 6 f10 25.4 18.5
GTP15-30.0c BBO
方解石		 700-3000 <1x10-6 6 f15 30 23
GTP8-25.4c BBO
方解石		 700-3000 <1x10-6 6 f 8 25.4 17
GTP20-38.0c BBO
方解石		 700-3000 <1x10-6 6 f20 38 27
