これは、Suprasil 1および2(Heraeus)、Spectrosil AおよびB (Saint-Gobain)、Dynasil 1100 and 4100 (Dynasil)と等価です。

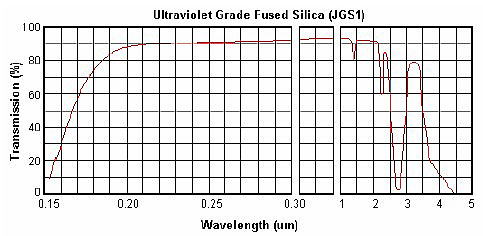

JGS1は紫外および可視領域において透明で、波長170-250nmの間に吸収線はありません。波長2600-2800nmに集中的なOH吸収帯を持っています。
JGS1は、ディープUVおよび可視波長帯で、レーザレンズ、ウインドウ、プリズム、ミラーなどオプティクスとして 使われています。バブルや不純物はありません。
Homosil 1,2 & 3 (Heraeus), Dynasil 1000 & 4000 および 5000 &6000 (Dynasil)と等価です。

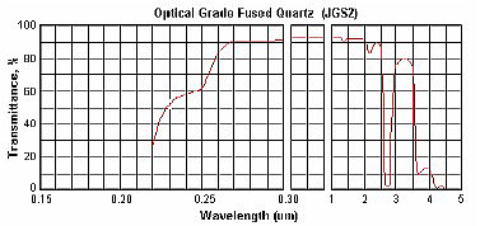

JGS2は、UVと可視域で優れた透過特性を持っています。物理的特性および化学的特性はJGS1に非常に似ています。薄く小さなシート状で、事実上バブルがありません。
大きな塊から切り出された素子には恐らくバブルを含むでしょう。したがって、応用はこれらの包含物に敏感でない分野に限られます。
JGS2の理想的なアプリケーション:散乱またはひずみに関係がないコンデンサーオプティクス、高温および圧力の応用、オプティカル・フラット、顕微鏡用スライドおよび光景眼鏡。

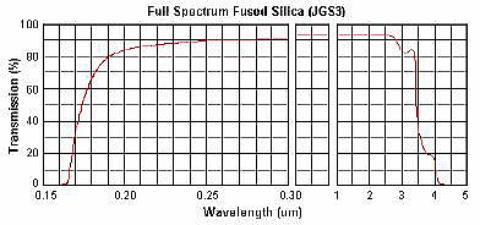

Suprasil 300 (Heraeus)に等価。JGS3は、185-250 nm のスペクトル域で吸収帯がなく、UV、可視および赤外スペクトル域で透明です。
ディープUVおよびIR波長帯で、顕著な光学特性を備えた可視の物理的特性に吸収帯はありません。それが、DUVからMIRまでの非常に 広い波長帯で利用される理由です。シリコンより少し高価で、フッ化カルシウムやZnSeマルチスペクトル・グレードよりわずかに安価です。
最大サイズ | <Φ200mm |
---|---|
透過域(ミディアム透過比) | 0.17~2.10um(Tavg>90%) |
OH-容量 | 1200 ppm |
蛍光 (ex 254nm) | 事実上無し |
不純物容量 | 5 ppm |
複屈折定数 | 2-4 nm/cm |
融解法 | 合成CVD |
応用 | レーザ基板:ウインドウ、レンズ、プリズム、ミラー... |
硬度 | 5.5 - 6.5 モーススケール 570 KHN 100 |
設計抗張力 | 4.8x107 Pa (N/mm2)(7000 psi) |
設計圧縮強度 | > 1.1x109 Pa (160,000 psi) |
体積弾性率 | 3.7x1010 Pa (5.3x106 psi) |
剛性係数 | 3.1x1010 Pa (4.5x106 psi) |
ヤング率 | 7.2x10-10 Pa (10.5x106 psi) |
ポアソン比 | 0.17 |
熱膨張率 | 5.5x10-7cm/cm.°C (20°C-320°C) |
熱伝導率 | 1.4 W/m.°C |
比熱 | 670 J/kg.°C |
軟化点 | 1683°C |
アニーリング点 | 1215°C |
負荷ポイント | 1120°C |
電気的感受性 | 7x107 ohm.cm (350°C) |
誘電特性(20°Cおよび1MHz) 定数 強さ 損質係数 散逸率 |
3.75 5x107 V/m 4x10-4 以下 1x10-4 以下 |
音速ねじれ波 | 3.75x103 m/s |
音速/疎密波 | 5.90x103 m/s |
音の減衰 | 11 db/m MHz 以下 |
透過定数(Hgのcm3mm/cm2秒cm) ヘリウム 水素 重水素 ネオン (700°C) |
210x10-10 21x10-10 17x10-10 9.5x10-17 |
化学安定性 (フッ化水素のという点を除いて) |
水および酸に対して高い抵抗性 |
密度 | 2.20g/cm3 |
アッベ定数 | 67.6 |
屈折率(nd) | 1.4586 @588nm |
波長(μm) | 0.200 | 0.220 | 0.250 | 0.300 | 0.320 | 0.360 | 0.400 |
---|---|---|---|---|---|---|---|
屈折率 | 1.55051 | 1.52845 | 1.50745 | 1.48779 | 1.48274 | 1.47529 | 1.47012 |
波長(μm) | 0.450 | 0.488 | 0.500 | 0.550 | 0.588 | 0.600 | 0.633 |
---|---|---|---|---|---|---|---|
屈折率 | 1.46557 | 1.46302 | 1.46233 | 1.46008 | 1.45860 | 1.45804 | 1.45702 |
波長(μm) | 0.650 | 0.700 | 0.750 | 0.800 | 0.850 | 0.900 | 1.000 |
---|---|---|---|---|---|---|---|
屈折率 | 1.45653 | 1.45529 | 1.45424 | 1.45332 | 1.45250 | 1.45175 | 1.45042 |
波長(μm) | 1.064 | 1.100 | 1.200 | 1.300 | 1.500 | 1.600 | 1.700 |
---|---|---|---|---|---|---|---|
屈折率 | 1.44962 | 1.44920 | 1.44805 | 1.44692 | 1.44462 | 1.44342 | 1.44217 |
波長(μm) | 1.800 | 1.900 | 2.000 | 2.200 | 2.400 | 2.600 | 2.800 |
---|---|---|---|---|---|---|---|
屈折率 | 1.44087 | 1.43951 | 1.43809 | 1.43501 | 1.43163 | 1.42789 | 1.42377 |
波長(μm) | 3.000 | 3.200 | 3.370 | 3.507 | 3.707 |
---|---|---|---|---|---|
屈折率 | 1.41925 | 1.41427 | 1.40990 | 1.40566 | 1.39936 |
