光源

Optikos社オブジェクト・ジェネレーターは光学系のMTF試験に使用されます。MTF試験は、テスト中のレンズが既知のスペクトル成分および空間成分の対象物をイメージすることを必要とします。

Optikos社オブジェクト・ジェネレーターはこの目的に使われます。それは、スペクトル成分およびそれぞれ特別の空間成分となるピンホールとスリットのような複数ターゲットを含むターゲット・アセンブリーを含む照明器で構成されています。

Optikos社は、可視照明器および赤外照明器の2つのタイプの照明器を提供しています。照明器は、コンデンサー光学系、光学フィルター・ホルダー、電源および付属ケーブルを特色とします。

さらに、手動と自動の2タイプのターゲット回転翼が用意されています。両方のターゲット・アセンブリーは、ユーザが自身で交換可能な8位置のターゲット回転翼から成ります。自動ターゲット回転翼は、生産環境のオートメーションに必要なアドレスするOpTest ソフトウェアで制御されます。オブジェクト・ジェネレーターを発注する場合、照明器とターゲット回転翼の両方を指定してください。まず、当社にご相談下さい。当社のエンジニアの一人が要求仕様に最も良く適合するオブジェクト・ジェネレーターの注文をガイドします。


OG-100可視照明器

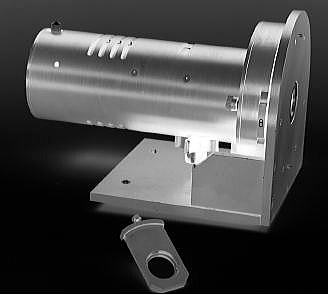

OG-100可視照明器、WT-100ターゲット回転翼、OGA-40再プロジェクション・マウント、OGA-10オブジェクト・ジェネレーター・ブラケットおよび4個のフィルター・ホルダーで示されたオブジェクト・ジェネレーター

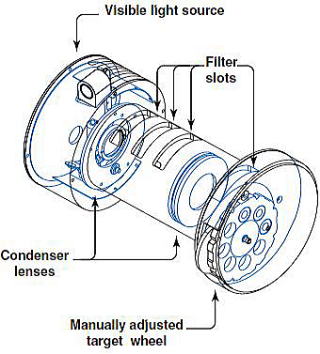

OG-100可視照明器、WT-100手動ターゲット回転翼、およびOGA-40再プロジェクション・マウントから成るオブジェクト・ジェネレーター。

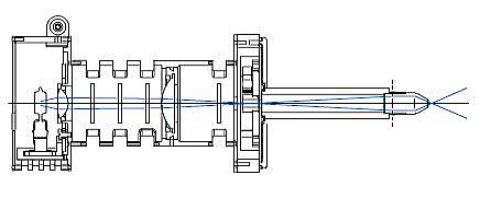

ランプ・フィラメントは、目標回転翼のターゲット上にイメージを結びます。コンデンサー・レンズと対物レンズ間の距離は、光学フィルター・ホルダーのためのコリメートされたスペースを与えます。顕微鏡の対物レンズを付けると、ターゲットの開口数およびMTF試験のための空間周波数範囲の両方を増加させます。

仕様

 ランプのタイプ: 50 Watt タングステンーハロゲン (2個のスペアランブ付属)
 色温度: 3200 K
 フィルター: ホルダー4個, IR吸収フィルター1個, アイリス1個

電源
 出力: 0-30VDC
     0-6 ADC
 電圧変動範囲(負荷/ライン): V = 0.05%/0.02%、I = 0.25%/0.1%
 リップル:<1mV RMS
 メーター:±0.5%精度の2つの3桁ディスプレイ、
 所要電源:115/230 ±10/20 VAC, 50/60 Hz (発注時指定)

OG-100用光学フィルター

型番 機能
OFA-10 明所視効果
OFA-20 昼色光変換(5500 K)
OFA-30 546 nm 狭帯域フィルター
OFA-40 RGB フィルターセット

OG-200 赤外照明器

OG-200赤外照明器には、SI-200およびSI-300 EROSスキャニング画像解析機用の組込型光チョッパー回転翼が含まれています。
OG-200赤外照明器は、オブジェクト・ジェネレーター・ブラケットおよびWT-100ターゲット回転翼と一緒に示されています。2枚の赤外フィルターがOG-200に含まれています。

仕様

 ランプのタイプ: 赤外線フィラメント(フィラメント1個が付属)
 放射温度: 最大1000°C
 フィルター: バンドパスフィルター付ホルダー2個
       - MWIR (3-5 μm)
       - LWIR (8-12 μm)

電源
 出力: 0-30 VDC、0-6 ADC
 電圧変動範囲(負荷/ライン): V = 0.05%/0.02%、I = 0.25%/0.1%
 リップル:<1mV RMS
 メーター:±0.5%精度の2つの3桁ディスプレイ、
 所要電源:115/230 ±10/20 VAC, 50/60 Hz (発注時指定)

OG-300赤外照明器

この装置は、OG-200赤外照明器の光チョッパー回転翼がないバージョンです。
Optikos VI-300のようなビデオ画像解析機と一緒に使うように設計されています。
