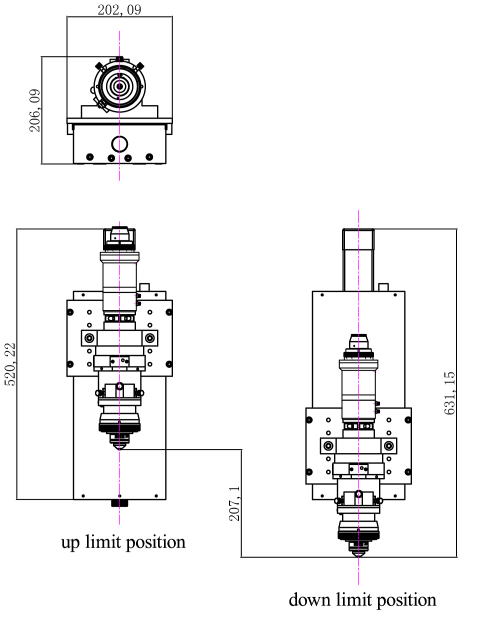

ファイバー・レーザXY切断機ヘッド(FXY-120シリーズ)

ファイバー・レーザXY切断機ヘッドは、切断や穴開け動作を行うために、ファイバー・レーザからの平行ビームを集光するのに使われます。作業距離を自動的に調整する高さセンサー・ユニット（HSU）に取り付けられています。

特徴

それぞれの水冷式ファイバー・レーザ溶接ヘッドは、次のもので構成されています。
　・IPG、SPIおよびRaycusレーザ出力先端を取り付けられる複数のクランプ端
　・焦点レンズと先端口の間の距離調整ネジ
　・焦点距離100mm
　・センサーノズルおよびガスジェット口
　・サーボモーター付線形ガイド
　・高さセンサー・ユニット (HSU)

仕様

　・最大パワー：1000W
　・入力径：＜40mm
　・最大入力ビーム径：35mm 　・冷却方法：水冷
　・焦点レンズのサイズ：直径40mm x 厚み3mm
　・保護ウインドウ：40mm x 3mm
　・高さコントローラー用電源：150V-220V (指定要)

型　番 焦点距離 (mm) レンズ径 (mm) 波　長（nm）
FXY-120 120 40 1060-1070
