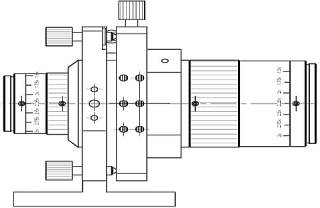

種類が多岐にわたるBXZシリーズ・手動ズーム式ビームエクスパンダーは、UVからIRまでの波長域をカバーし、低電力、高出力、大口径、 可変ズームを実現したビームエクスパンダーです。
本来、ビームエクスパンダーはビーム径を拡大しなければならない場合に必要となる光学部品です。本来の機能は、レーザ光を長距離で利用する場合に、ビームの拡り角を小さく抑えることにあります。
手動ズーム式ビームエクスパンダーは、様々な倍率で使えるように設計しました。
仕 様 | |
倍率 | 連続ズーム |
ビーム拡がり角 | 調整可能 |
ビームポインティング安定性 | <1mrad |
操作のタイプ | 手動 |

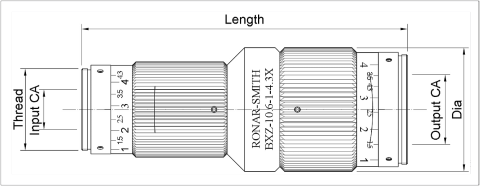

パーツ番号 | 可変倍率 | 入力開口径 (mm) |
出力開口径 (mm) |
長さ (mm) |
---|---|---|---|---|
BXZ-10.6-0.25-2X | 0.25x-2x | 27.0 | 38.0 | 119.87 |
BXZ-10.6-1-3X | 1x-3x | 18.0 | 30.0 | 126.4 |
BXZ-10.6-1-4X-B | 1x-4x | 18.0 | 48.0 | 140.9 |
BXZ-10.6-1-5.5X | 1x-5.5x | 17.0 | 38.0 | 160.0 |
BXZ-10.6-2-6X | 2x-6x | 16.0 | 96.0 | 205.8-212.4 |
BXZ-10.6-2-6XA | 2x-6x | 18.0 | 28.0 | 205.1-213.0 |
BXZ-10.6/9.4-0.5-3X | 0.5x-3x | 23.0 | 38.0 | 137.7 |
BXZ-10.6/9.4-2-8X | 2x-8x | 10.0 | 36.0 | 150-182.5 |
パーツ番号 | 可変倍率 | 入力開口径 (mm) |
出力開口径 (mm) |
長さ (mm) |
コーティング (nm) |
---|---|---|---|---|---|
BXZ-2940-2-5X | 2x-5x | 10.0 | 30.0 | 127.0 | 2940 |
パーツ番号 | 可変倍率 | 入力開口径 (mm) |
出力開口径 (mm) |
長さ (mm) |
波長 (nm) |
---|---|---|---|---|---|
BXZ-1550-1-4X | 1x-4x | 14.0 | 28.0 | 126.8 | 1550 |
パーツ番号 | 可変倍率 | 入力開口径 (mm) |
出力開口径 (mm) |
長さ (mm) |
波長 (nm) |
---|---|---|---|---|---|
BXZ-1064-1-3X-A1 | 1x-3x | 20.0 | 38.0 | 131.3 | 1064 |
BXZ-1064-1-3X-B | 1x-3x | 10.0 | 20.0 | 116.9 | 1064 |
BXZ-1064-1-8V | 1x-8x | 12.0 | 33.0 | 162.0 | 1064 |
BXZ-1064-2-8V | 2x-8x | 12.0 | 33.0 | 157.0 | 1064 |
BXZ-1064-2-8V-01 | 2x-8x | 12.0 | 33.0 | 143.3 | 1064 |
BXZ-1064-2-8X-A | 2x-8x | 13.0 | 60.0 | 169.0 | 1064 |
パーツ番号 | 可変倍率 | 入力開口径 (mm) |
出力開口径 (mm) |
長さ (mm) |
波長 (nm) |
---|---|---|---|---|---|
BXZ-1064BB-1-3X | 1x-3x | 14.0 | 28.0 | 116.9 | 750-1100 |
BXZ-1064BB-1-8X | 1x-8x | 12.0 | 32.0 | 167.48-202.48 | 750-1100 |
パーツ番号 | 可変倍率 | 入力開口径 (mm) |
出力開口径 (mm) |
長さ (mm) |
波長 (nm) |
---|---|---|---|---|---|
BXZ-532-1-3X | 1x-3x | 10.0 | 20.0 | 85.0 | 532 |
BXZ-532-1-3X-V1(新型) | 1x-3x | 15.0 | 23.0 | 110.0 | 532 |
BXZ-532-1-8V | 1x-8x | 12.0 | 33.0 | 162.0 | 532 |
BXZ-532-2-8V-01 | 2x-8x | 12.0 | 33.0 | 139.9 | 532 |
BXZ-532-2-8X-A | 2x-8x | 11.0 | 60.0 | 181.3-189.7 | 532 |
BXZ-532-2-8X-V | 2x-8x | 12.0 | 33.0 | 158.5 | 532 |
パーツ番号 | 可変倍率 | 入力開口径 (mm) |
出力開口径 (mm) |
長さ (mm) |
波長 (nm) |
---|---|---|---|---|---|
BXZ-532BB-1-3X | 1x-3x | 14.0 | 23.0 | 116.73 | 425-700 |
BXZ-532BB-1-8X | 1x-8x | 12.0 | 32.0 | 178.89 | 425-700 |
パーツ番号 | 可変倍率 | 入力開口径 (mm) |
出力開口径 (mm) |
長さ (mm) |
波長 (nm) |
---|---|---|---|---|---|
BXZ-355-1-8V | 1x-8x | 12.0 | 33.0 | 162.0 | 355 |
BXZ-355-2-8V-01 | 2x-8x | 12.0 | 33.0 | 139.9 | 355 |
BXZ-355-2-8X-QA | 2x-8x | 12.0 | 60.0 | 200.8 | 355 |
BXZ-355-2-8X-V | 2x-8x | 12.0 | 33.0 | 158.5 | 355 |
パーツ番号 | 可変倍率 | 入力開口径 (mm) |
出力開口径 (mm) |
長さ (mm) |
波長 (nm) |
---|---|---|---|---|---|
BXZ-266-1-8X | 1x-8x | 12.0 | 32.0 | 160.9 | 266 |
パーツ番号 | 可変倍率 | 入力開口径 (mm) |
出力開口径 (mm) |
長さ (mm) |
波長 (nm) |
---|---|---|---|---|---|
BXZ-355BB-1-3X | 1x-3x | 8.0 | 23.0 | 105.63 | 255-410 |
BXZ-355BB-1-8X | 1x-8x | 12.0 | 32.0 | 157.68-191.81 | 255-410 |
