マシンビジョン照明

マシン ビジョン照明は、マシン ビジョン システムで使用するために特別に設計されており、製造および検査プロセスで製品や材料のさまざまな側面を検出および分析するために使用されます。

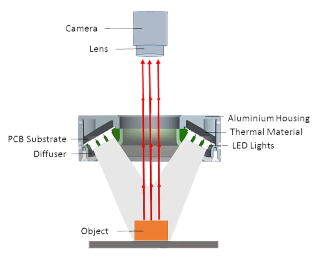

リングライト

リングライトは設置が簡単で、安定した性能、コンパクトな構造設計で、対象物を均一に照らします。 ライトをさまざまな角度に傾けることにより、影のない照明が可能になります。 文字検査、ラベル検査、印刷検査、電子部品検査、基板上の部品検査、薬品配合検査などに応用できます。

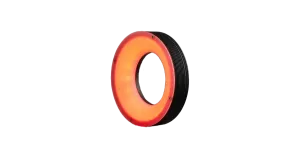

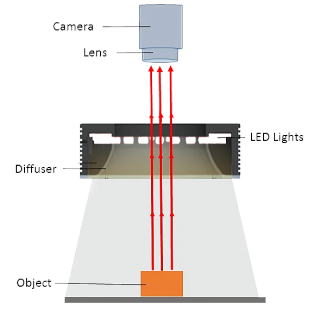

無影リングライト

無影リングライトは、光が通過するときに直下に均一な照明領域を形成するように、明るい LED のアレイを使用して設計されています。 文字検出、欠陥欠陥、反射面検査、パッケージングテストなどに応用できます。

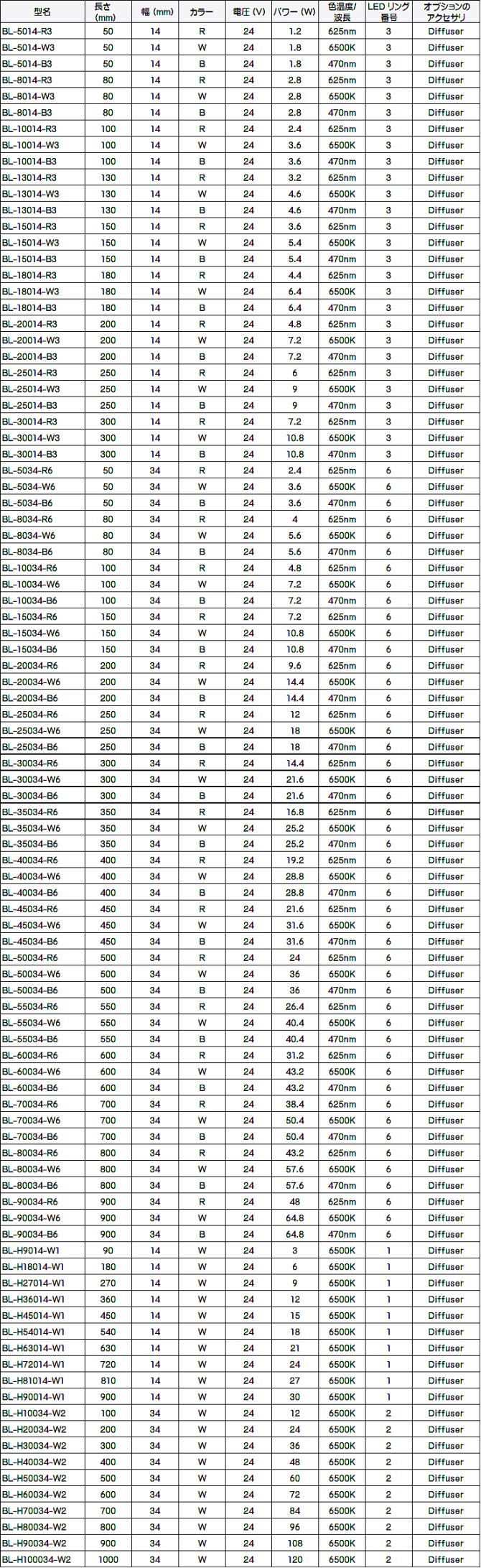

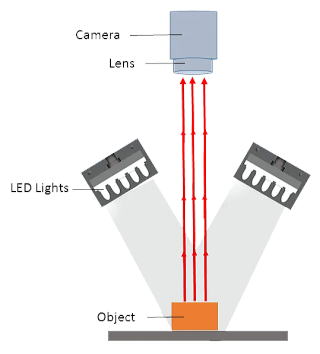

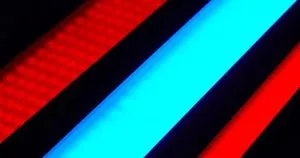

バーライト

バーライトは、10mm から数メートルまでのさまざまな長さのものが入手可能です。 これらの光源は、必要に応じて柔軟に組み合わせて照明角度を調整できます。 パッケージの損傷、ストレッチフィルムの破損、マスキングテープの破損、広い表面の表面欠陥の検査などはその用途の一部です。

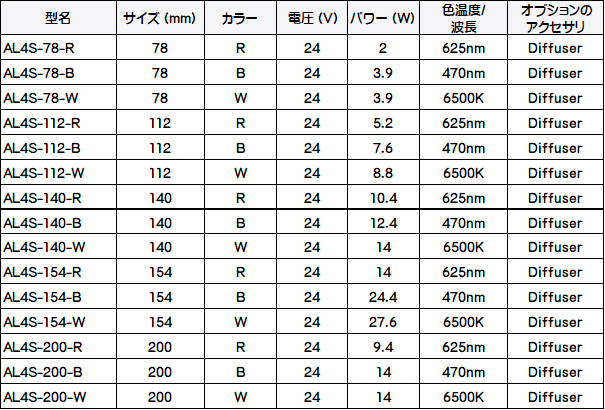

4 側面調整可能なライト

4 面調整可能な光源は、明るさを調整できる 4 つの独立したライト ユニットを備えているため、非常に多用途です。 用途にはラベル検出、金属表面検査、包装検査などが含まれ、実験室研究目的で広く使用されています。 4 つの側面の調整可能なライト
4 面調整可能な光源は、明るさを調整できる 4 つの独立したライト ユニットを備えているため、非常に多用途です。 用途にはラベル検出、金属表面検査、包装検査などが含まれ、実験室研究目的で広く使用されています。

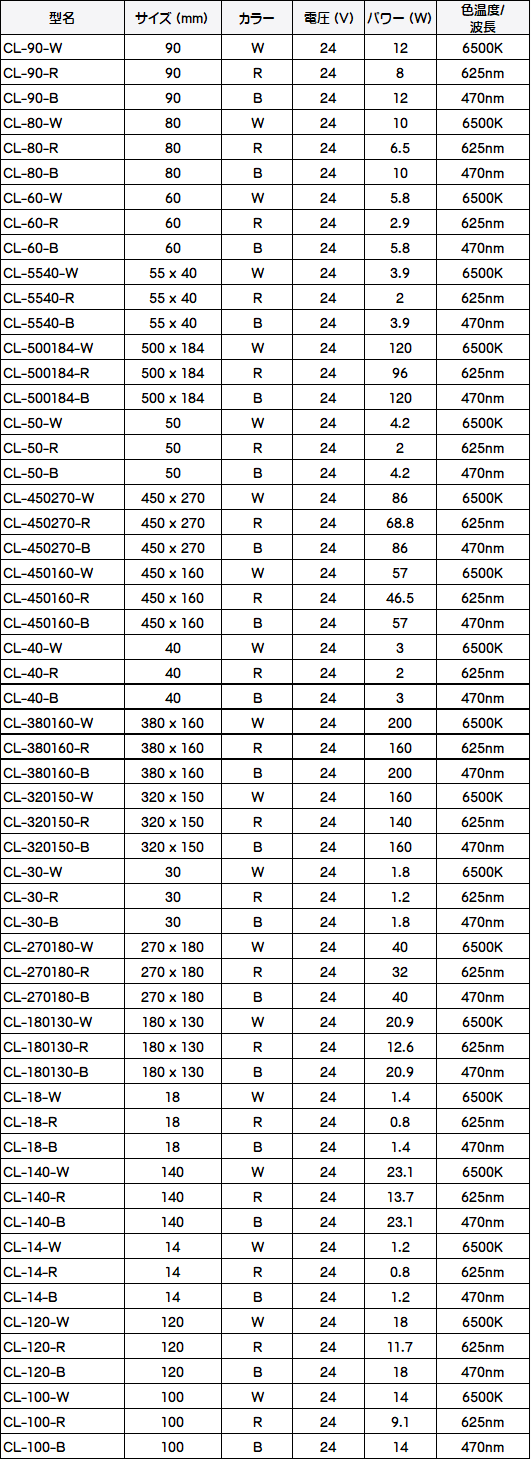

同軸ライト

同軸光源は、高密度 LED アレイを使用して高強度の均一な光を発するため、滑らかな表面の傷検査を行うのに非常に適しています。 特別にコーティングされたハーフレンズを使用して反射光をワークピースと CCD カメラに同軸上に向けることにより、ゴースト画像を除去します。 用途としては、金属/ガラスに印刷された QR コード、LCD 画面の欠陥、ウェーハ、金属表面、ベアリングなどのレーザー マーキングの検出が挙げられます。
同軸光源は、高密度 LED アレイを使用して高強度の均一な光を発するため、滑らかな表面の傷検査を行うのに非常に適しています。 特別にコーティングされたハーフレンズを使用して反射光をワークピースと CCD カメラに同軸上に向けることにより、ゴースト画像を除去します。 用途としては、金属/ガラスに印刷された QR コード、LCD 画面の欠陥、ウェーハ、金属表面、ベアリングなどのレーザー マーキングの検出が挙げられます。

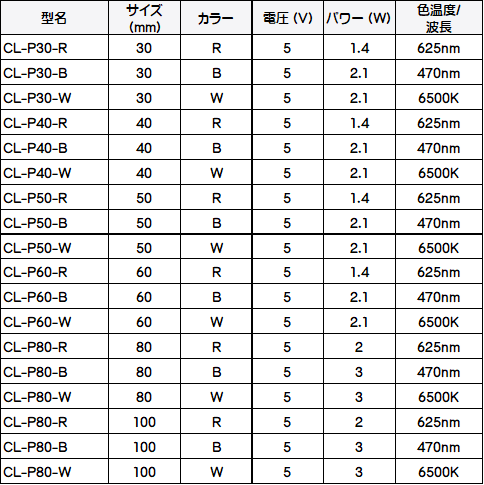

同軸平行ライト

同軸平行光源は、特別にコーティングされたレンズを通過した後の高出力の明るい LED からの散乱光を使用します。 これらのライトは、ガラス上の小さな気泡や反射面の傷を検出するレーザー彫刻認識に適しています。

同軸平行光 同軸平行光源は、特別にコーティングされたレンズを通過した後の高出力の明るい LED からの散乱光を使用します。 これらのライトは、ガラス上の小さな気泡や反射面の傷を検出するレーザー彫刻認識に適しています。

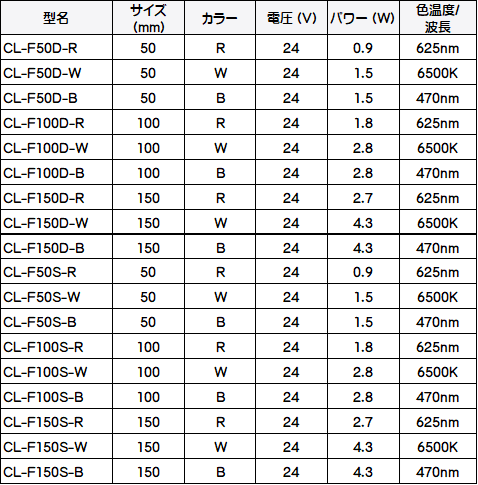

同軸フラットライト

同軸平面光源は、特定の光学材料を使用した複雑な表面でも、同軸光源と影のない光源の利点を兼ね備えています。 アプリケーションには、凹凸、へこみ、亀裂、水の波紋、その他の欠陥を検出するための高反射表面検査が含まれます。


フラットライト

フラット光源には均一に配置された LED 構造があり、照明を最適化します。 割れたガラス瓶などの形状測定や、透明な表面の傷や汚れなどの寸法測定に幅広く使用されています。

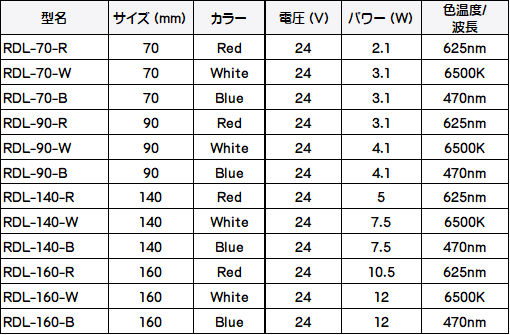

フラット平行ライト

平面平行光源は、平面光源と同様に LED が均一に配置されていますが、指向性が優れています。 用途は輪郭検出、輪郭測定、加工寸法測定などです。

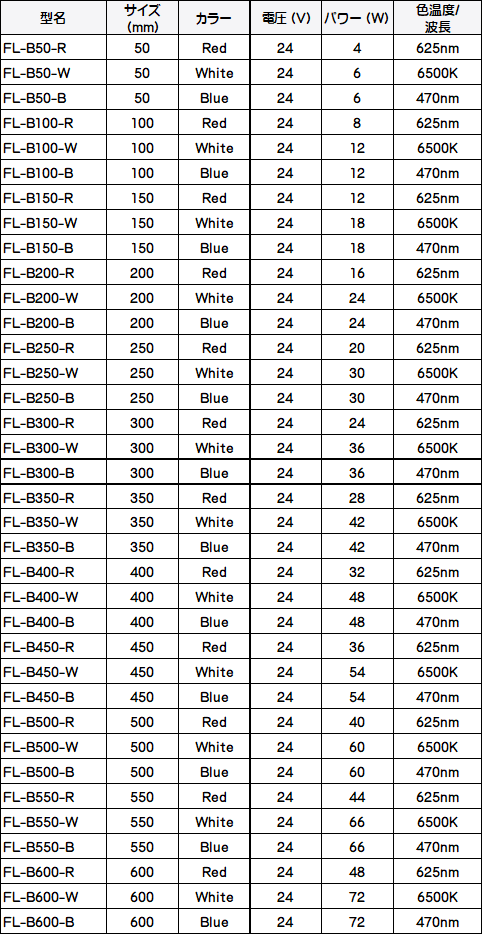

ブロードサイドフラットライト

ブロードサイド平面光源は周囲の側面に LED を配置し、全反射の原理に従って線状光を効率的に平面照明に変換して伝達します。 液体レベルの検出、輪郭サイズの測定、電子部品の検査、ガラスの欠陥の検出、携帯電話の画面の位置決めの欠陥などのアプリケーションがいくつか挙げられています。

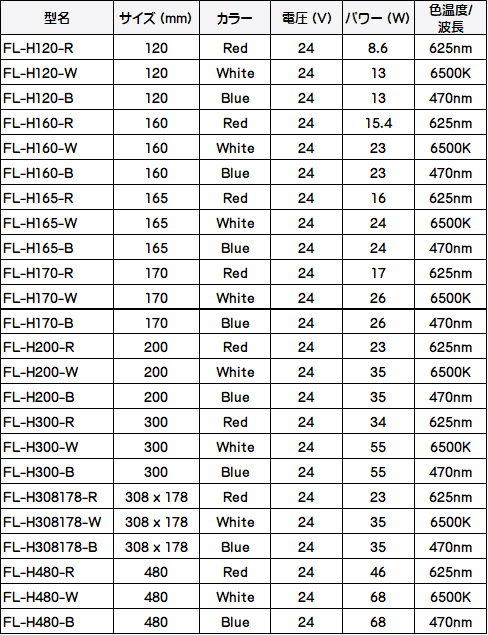

ホールフラットライト

ホールフラット光源は非常に均一で柔らかい照明を提供します。 低い作動距離と高い作動距離は、それぞれ周囲照明と同軸タイプの照明に近い効果をもたらします。 この光源の用途としては、ガラスの欠陥検出や金属、携帯電話の画面、電子部品の位置決め検査などが挙げられます。

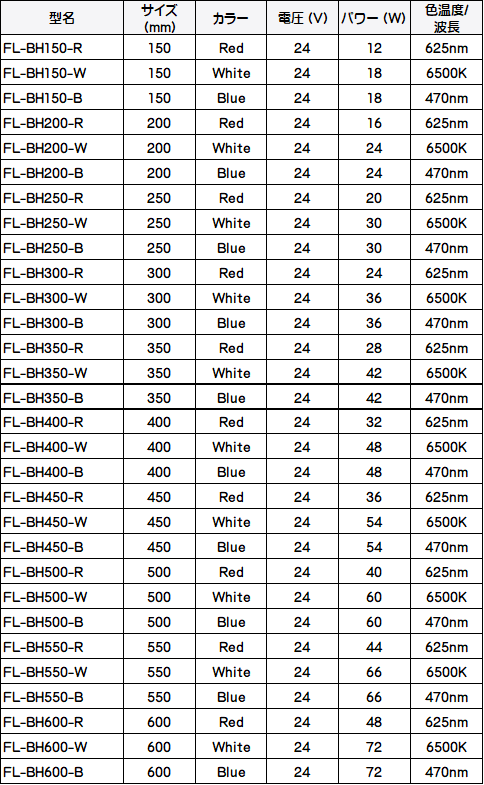

ブロードサイド ホール フラット ライト

ブロードサイドホール平面光源には、ブロードサイド平面光源と同様に周囲の側面に LED が配置されていますが、光の放射はディフューザーを通して発生し、大型の均一な照明を生成します。 これらは、大判の均一な照明が必要な製品の位置決めや欠陥の検出に役立ちます。

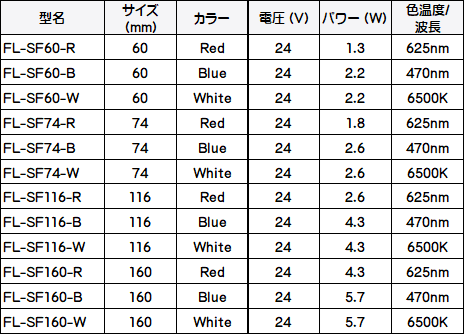

無影フラットライト

無影平面光源は周囲の側面に明るいLEDを配置し、ディフューザーを通して均一な照明を生み出します。 出射光のうち水平方向の光の一部を垂直方向の均一な照明に変換し、影を最小限に抑えます。 アプリケーションには、金属部品、セラミック表面、医療業界での文字検出、表面検査、外観検査が含まれます。


ドームライト

ドーム光源は、ドーム形状の表面による拡散反射により、まぶしさや影の影響を効果的に除去することで知られています。 このタイプの照明は、曲面の金属反射面やプラスチック包装の傷、汚れ、亀裂、マークの検査に適しています。

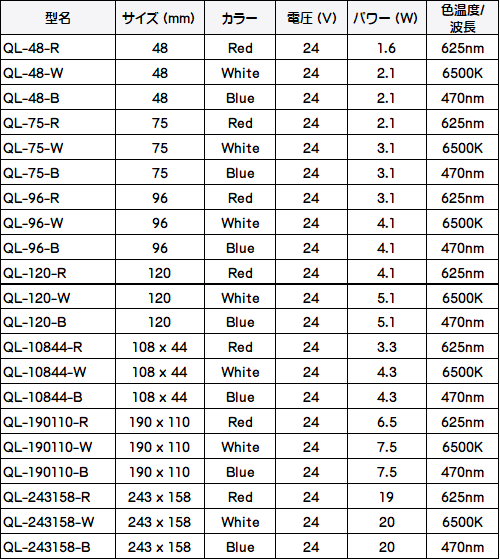

四角形のライト

方形光源は、垂直に入射する光を主に中角度および低角度で多角度の均一な照明に変換する特別な方法を使用し、影を効果的に軽減し、特徴検出の安定性を向上させます。 角形状の金属・プラスチック材料部品の面取り検出、文字検出、レーザーエッチング検出、平面度検出に適用します。

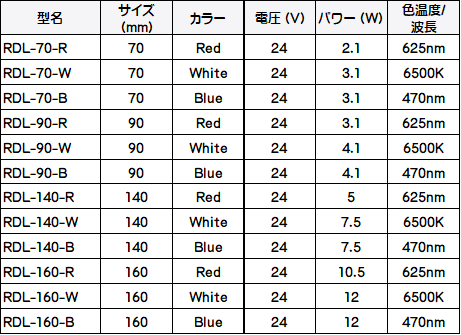

円形ライト

また、円形光源は、方形光源と同様の方法を使用して、垂直に放射された光を主に中角度および低角度での複数角度の均一な照明に変換し、ホットスポットを効果的に削減し、物体上に光を均一に分散させることができます。 。 用途には、円形の金属、ガラス、プラスチック材料の面取り検出、表面検査、欠陥検出などがあります。

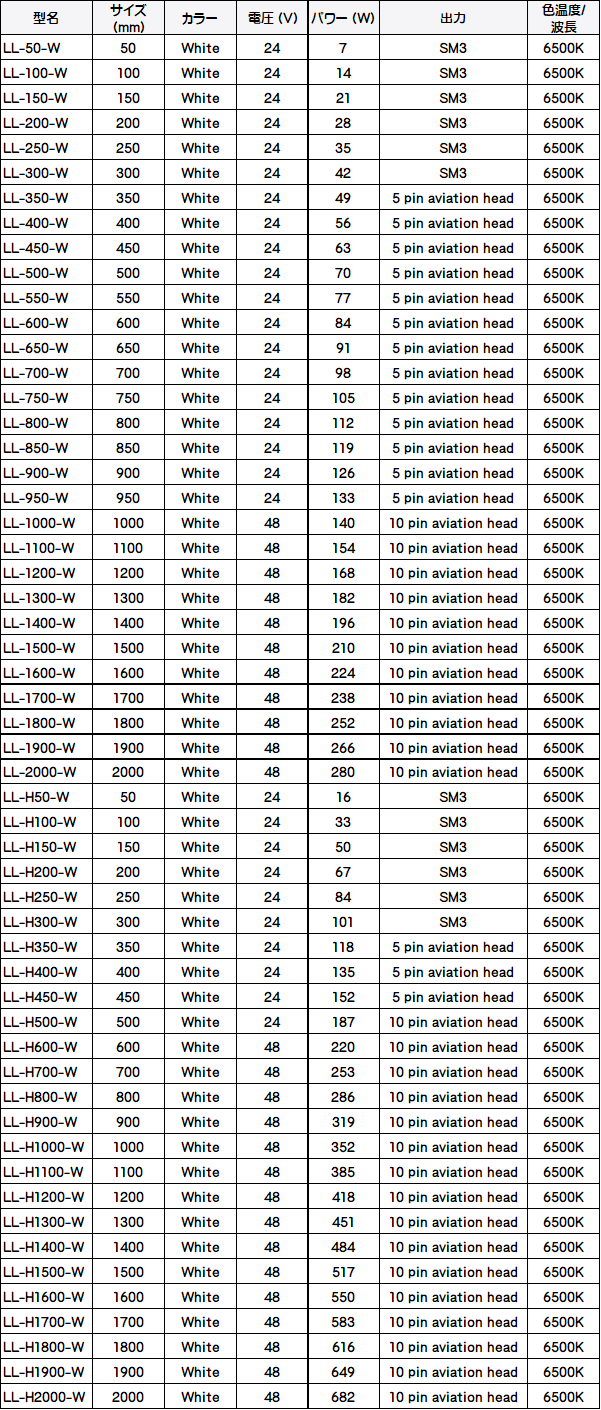

ラインライト

ライン光源は多くの場合、高出力および高輝度の LED を使用し、特別に設計されたレンズを通して光を放射します。 これらは、大判製品の表面欠陥検出、サイズ測定、印刷検査、ガラス欠陥検出、パッケージング欠陥検出などのライン スキャン カメラとの組み合わせにより適しています。

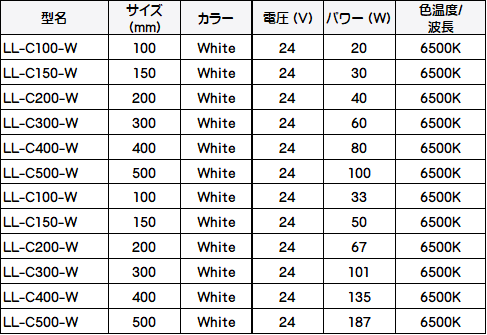

同軸ラインライト

同軸ライン光源は、追加の同軸およびトンネル光モジュールを備えたライン光で構成され、全角照明を生成します。 この線源は、鋼板、ガラス瓶、回路基板部品などのさまざまな製品の表面欠陥の検出に適用できます。

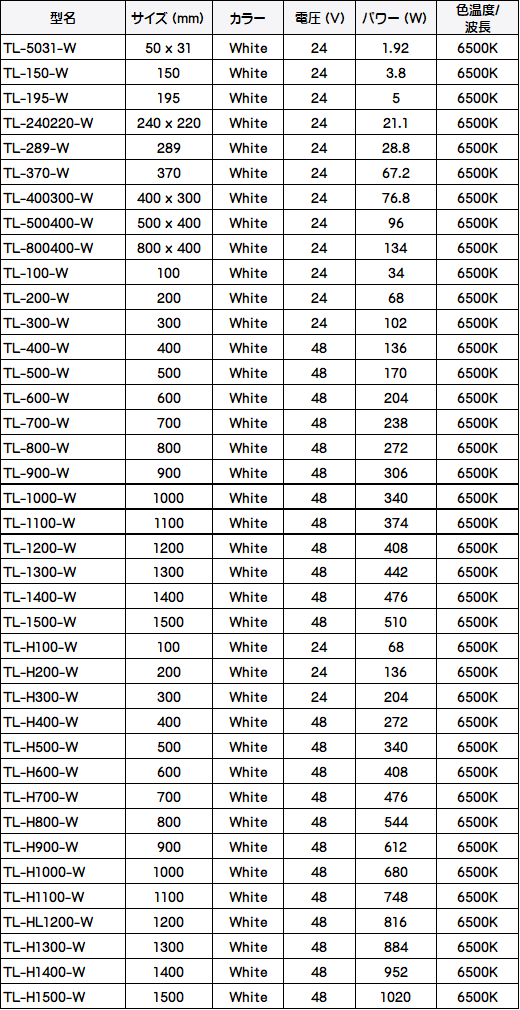

トンネル照明

トンネル光源は、広角発散 LED と曲面反射板で構成され、長距離に均一な照明を生成します。 中央の穴/スロットは、エリア スキャン カメラまたはライン スキャン カメラに合わせて選択できます。 タバコのパッケージ検査、銅箔検査、広い領域の表面検出などはその用途の例です。

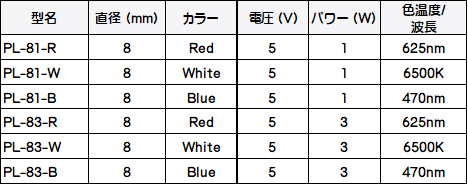

ポイントライト

先端径8/9mm、面径6mmの点光源が用意されています。 これらの光源は、発光面積が小さくて明るいという利点があるため、顕微鏡レンズまたは同軸機能を備えたテレセントリックレンズと組み合わせて使用できます。

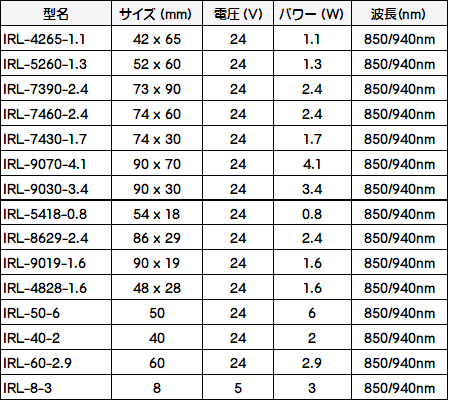

IRライト

IR光源には、近赤外領域で動作し、従来の可視光よりも透過性の高いLEDが使用されています。 包装された商品の輪郭検出、梱包された荷物の数量検出、画面のピクセルエッジ検出など、より強い浸透性が必要な検査項目に適しています。

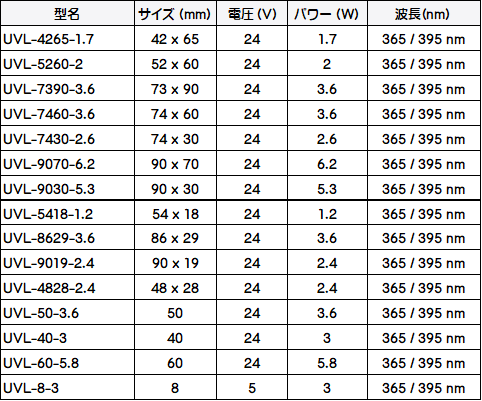

UVライト

UV光源には、紫外領域で動作し、波長が短いため可視光よりも高いエネルギーを生成するLEDが使用されています。 目に見えないバーコードの読み取り、ITO の位置検査、シーリング材をチェックするための蛍光の刺激、および接着剤の検査などは、アプリケーションの一部です。
