パーツ番号 | 波長 | 材料 |
---|---|---|

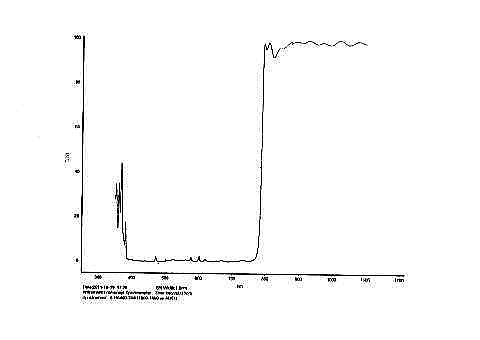

FLT-17.7X76.5X0.8-BB | T>99%@800-1400nm R>99%@400-790nm | サファイア |
FILTER-35X15X1.1-515 | 515nm+/-2nm | 溶融石英 |
FILTER-35X15X1.1-560 | 560nm+/-2nm | 溶融石英 |
FILTER-35X15X1.1-590 | 590nm+/-2nm | 溶融石英 |
FILTER-35X15X1.1-640 | 640nm+/-2nm | 溶融石英 |
FILTER-35X15X1.1-755 | 755nm+/-2nm | 溶融石英 |
IPLフィルターは、IPL(超短パルス光)機械用の重要な光学素子です。例えば、脱毛や血管治療、にきび処理などの審美レーザ用として、UV波を取り除いて、400nmから1200nmまでの有用な波長を取り出します。
利用可能な波長は、550nm、560nm、570nm、590nm、615nm、645nm、695nm、755nm、780nmです。
・材質:N-BK7、Aグレード光学ガラス、溶融石英、サファイア結晶
・寸法公差:+/-0.1(一般)、+/-0.01(高精度)
・厚み公差:+/-0.2(一般)、+/-0.005(高精度)
・表面仕上げ:60/40
・開口径:>90%
・平行度:<3アーク分(一般)、<5アーク秒(高精度)
・波面歪み(25mm当り@633nm):λ/2 (一般)、λ / 8(高精度)
・面取り(面幅×45°):0.2〜0.5mm
利用可能な波長:
515nm〜1200nm、530nm〜1200nm、550nm〜1200nnm、560nm〜1200nm、570nm〜1200nm、
590nm〜1200nm、615nm〜1200nm、645nm〜1200nm、695nm〜1200nm、755nm〜1200nm、
780nm〜1200nm
レーザライン・バンドパスフィルターは、望まない光を遮蔽する一方で、ある程度のバンド幅をもった光の中心波長を透過します。
中心波長は、350nm〜1550nm、350nm、488nm、515nm、560nm、590nm、640nm、755nm、850nm、980nm、1060nm、1310nm、1550nmです。
また、バンドパスの幅は、1nm、3nm、10nm、12nm、25nm、40nm、70nmです。
パーツ番号 | 材料 | バンドパス幅 | サイズ | 透過率 |
---|---|---|---|---|
FLT -515-2-50T | 溶融石英 | 515nm+/-2nm | 35X15X1.1mm | T=50% |
FLT -560-2-50T | 溶融石英 | 560nm+/-2nm | 35X15X1.1mm | T=50% |
FLT -590-2-50T | 溶融石英 | 590nm+/-2nm | 35X15X1.1mm | T=50% |
FLT-640-2-50T | 溶融石英 | 640nm+/-2nm | 35X15X1.1mm | T=50% |
FLT-755-2-50T | 溶融石英 | 755nm+/-2nm | 35X15X1.1mm | T=50% |
