プリズム

ATRプリズム

赤外分光用ATRプリズム

FT-IR法において良いATRスペクトルを得るためのプリズム材質の選考基準は、以下に概説されています。
よいスペクトルについては、最適の浸透の深さ(dp)を達成する条件を選択することが必要です。

■資料の〔有用な波数(cm-1)〕/〔波長(l)域〕:
   有用な透過波長域が広いほど、有用な送信波長帯が広いほど、多目的用途用として良い資料。
   浸透の深さは、〔波数の減少〕/〔波長の増加〕で増加。

■資料の屈折率(h1):
   これは、全反射現象が発生する資料の臨界角(qc)を決定する。資料の屈折率が高いほど、臨界角は低い。
   高い屈折率(h2)サンプルで動作する場合、スペクトルの歪みを避ける臨界角をはるかに超過する入射角が
   望ましい。

■入射角(qi):
   入射角を増やすことは、浸透の深さおよび反射の数を減少させるでしょう。これにより、有効な光路長が
   減少し、 そのためスペクトルの吸収強度が小さくなる。

■有効なサンプル接触
   よいスペクトルを得るには、ATRプリズムのサンプル接触域の全域にわたって、よいサンプル接触が出来る
   ことが重要です。
   固体試料で良いスペクトルを得るためには、プリズムやサンプルに損害を与えない程度の十分な圧力が加え
   られるATR材料を 選ぶことが重要です。資料の硬さも重要です。

■資料の反応性:
   液体試料を扱う場合、水への溶解性、酸やベース、酸化、還元剤、および合成物へのATR資料の反応性に
   十分に注意しなければなりません。

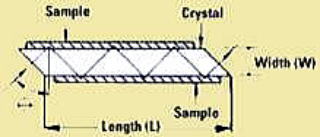

パーツ番号 材質 L1
(mm)
L2
(nm)
H
(mm)
ATRZ-52.5*20*2 ZnSe 52.5 20 2

※ATR測定法(Attenuated Total Reflection:全反射測定法)
