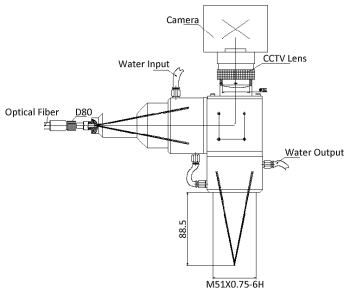

FPW シリーズ・ファイバー・レーザ溶接ヘッドは、溶接作業ができるようにコリメートしたレーザ・ビームの集光に広く使われています。CCDおよびCCTVレンズが取り付けられた同軸溶接機ヘッドは、溶接効果をリアルタイムでモニターし検査することができます。
それぞれの水冷式ファイバー・レーザ溶接ヘッドは、次のもので構成されています。
・多数のコネクターの選択肢: QBH, D80, LLK-B, SMA905
・焦点距離100mm または指定による
・水冷コリメーターおよび焦点レンズ
・最大出力:1000W
・ファイバー・コネクター:QBH, D80, LLK-B, SMA905
・波長:1064nm
・冷却方法:水冷
・最大入力ビームNA:0.22
・焦点レンズのサイズ:直径40mm x 厚み3mm
型 番 | 焦点距離 (mm) | レンズ径 (mm) | 波 長(nm) |
---|---|---|---|
FPW-100-monitor | 120 | 40 | 1060-1070 |
