ビームエクスパンダー

電動ズーム型 BXZシリーズ

UVからIRまで、狭帯域から広帯域まで、それぞれ異なる種類の電動ビームエクスパンダーを提供しています。

BXZ-MOTは、完全な電動式バージョンでありながら、手動式バージョンのすべての光学特性を備えています。利用できる倍率は、0.3-1X、0.5-5X、1-3X、1-4X、1-8Xおよびカスタマイズされたものまで、切れ目なく取り揃えています。

電動ズーム式エキスパンダーは、レーザビームの直径を拡大するか、または縮小するために用います。この目的のために、制御電子機器とソフトウエアもそれぞれ開発しました。

レンズ群は、計算された位置に自動的に動きます。どんなにレーザビームに変動があっても、レンズ群を独立して動かすことが可能です。可変ビームエクスパンダーの新しい電動バージョンは、進行中の製造ライン上で、セットアップ時間を大幅に短縮し、レーザビームのパラメーター変更を 素早く正確に行うことを可能にしました。それは、高いビーム・ポインティング安定性を持っています。ユーザーフレンドリーなソフトウエアで、ユーザーは コンピュータを使って、ビーム径の拡大と拡り角を楽にセッティングすることができるようになりました。レンズの動きは、ステッピング・モーターによって コントロールします。



おもな特徴

・可変倍率
・ビーム拡散率調整可能
・アラインメント・エラー:3アーク分以下
・接続形状:RS232
・コントローラー動作電圧:12V

■1550nm用

<性能>

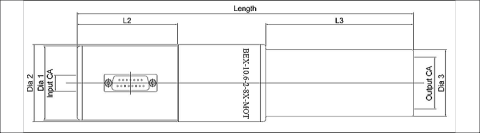

外形図面はこちら

パーツ番号 可変倍率 入力径
(mm)
出力径
(mm)
長さ
(mm)
波長
(nm)
BXZ-1550-0.5-5X-MOT 0.5x-5x 6.0 40.4 225.9 1550

■1064nm用

<性能>

パーツ番号 可変倍率 入力径
(mm)
出力径
(mm)
長さ
(mm)
波長
(nm)
BXZ-1064-1-3X-MOT 1x-3x 10.0 28.0 179.2 1064
BXZ-1064-1-8X-MOT 1x-8x 12.0 32.0 159.0 1064

■532nm用

<性能>

パーツ番号 可変倍率 入力径
(mm)
出力径
(mm)
長さ
(mm)
波長
(nm)
BXZ-532-1-8X-MOT 1x-8x 12.0 32.0 156.0 532

■355nm用

<性能>

パーツ番号 可変倍率 入力径
(mm)
出力径
(mm)
長さ
(mm)
波長
(nm)
BXZ-355-1-3X-MOT 1x-3x 8.0 23.0 167.0 355
BXZ-355-1-8X-MOT 1x-8x 12.0 32.0 153.0 355

■266nm用

<性能>

パーツ番号 可変倍率 入力径
(mm)
出力径
(mm)
長さ
(mm)
波長
(nm)
BXZ-266-1-8X-MOT 1x-8x 12.0 32.0 151.0 266
